Machine à profiler verticale B5050/500 mm, machine à rainurer les clavettes automatique de type mécanique, fabricant

● Course maximale du vérin : 220 mm

● Longueur maximale d'encoche du piston : 200 mm

● Fréquence de mouvement du bélier : 32.50.80.125 fois/min

● Angle d'inclinaison du vérin : 0-8 degrés

● Course de réglage vertical du vérin : 230 mm

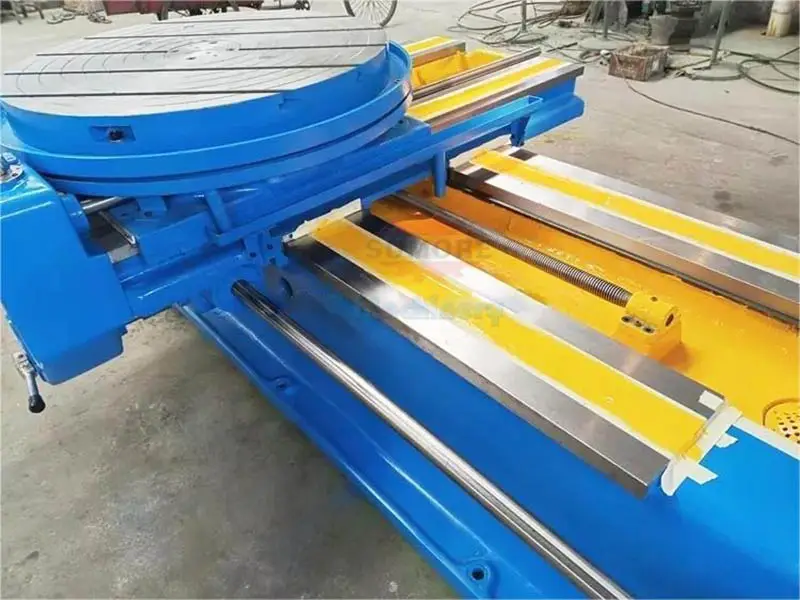

● Diamètre de la table : 500 mm

● Puissance du moteur : 3 kW

● Vitesse du moteur : 1430 tr/min

Caractéristiques principales

● La table de travail de la machine-outil est dotée de trois directions d'avance différentes (longitudinale, horizontale et rotative), ce qui permet à l'objet à usiner de passer par plusieurs surfaces lors de l'usinage de la machine-outil après un seul serrage.

● Mécanisme de transmission hydraulique avec mouvement alternatif à coussin coulissant et dispositif d'alimentation hydraulique pour table de travail.

● Le coussin coulissant a la même vitesse à chaque course, et la vitesse de déplacement du piston et de la table de travail peut être ajustée en continu.

● La table de commande hydraulique est équipée d'un système de commutation d'huile pour le mécanisme d'inversion d'huile, en plus de l'alimentation hydraulique et manuelle extérieure, et même d'un entraînement par moteur unique pour les mouvements verticaux, horizontaux et rotatifs rapides.

● L'utilisation d'une alimentation hydraulique sur la machine à mortaiser permet un retour instantané de la pièce à usiner, ce qui la rend plus performante qu'une machine à mortaiser mécanique utilisant une alimentation par tambour.

● Cette machine peut être utilisée pour le plan d'interpolation, le formage de surfaces et de rainures de clavette, etc. Elle peut également insérer une inclinaison de 10° dans le moule et d'autres éléments dans ce domaine.

● Entreprise adaptée à la production à l'unité ou en petites séries.
